Дюбельные болты: один неправильный выбор, и вся ваша стена может оказаться полной потерей

Повесить полку, смонтировать водонагреватель, закрепить конденсатор кондиционера — все это кажется простой работой. Но настоящий спасательный круг скрыт в этих немногих скромныхдюбели. Выбирайте правильно, и они прослужат десятилетие. Сделайте неправильный выбор, и однажды ночью вы услышите глухой грохот, когда настенная арматура, оборудование и окружающие украшения рушатся вместе. Потеря — это не просто сломанные вещи — это время, душевное спокойствие и, возможно, безопасность.

Практичность дюбеля заключается не в том, насколько изысканно он выглядит. Он зависит от того, соответствует ли он типу стены, нагрузке и окружающей среде.

Что на самом деле делает расширительный болт

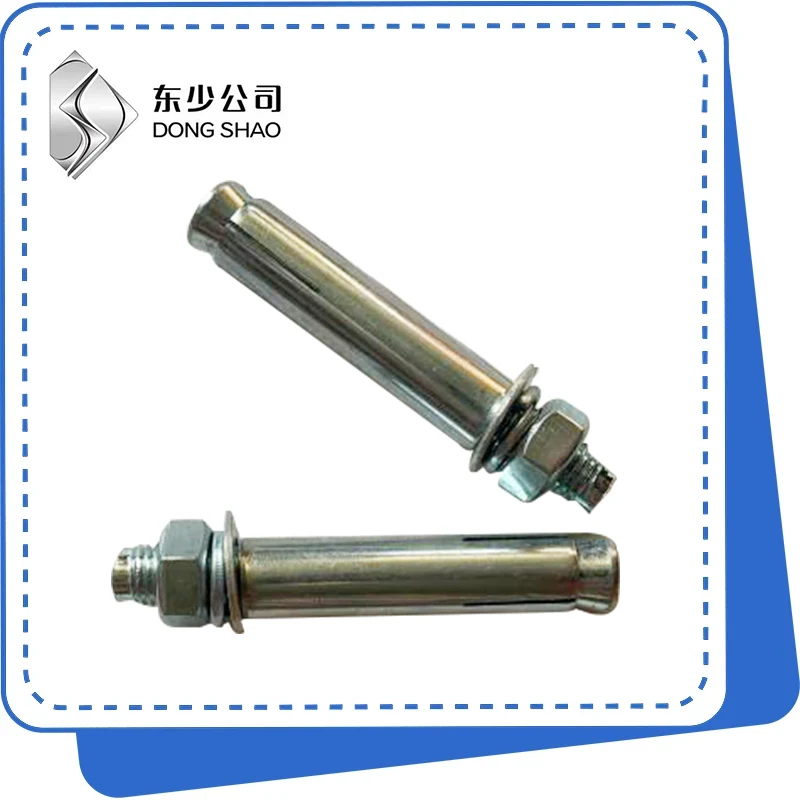

Сущность дюбеля проста: он преобразует вращательное действие затяжки в фиксирующее действие расширения.

Когда вы поворачиваете гайку, стержень болта вытягивается наружу, втягивая конический конец в распорную втулку. Втулка выталкивается наружу, плотно прижимаясь к стенкам просверленного отверстия. Чем сильнее вы поворачиваете, тем крепче он фиксируется. Критический момент заключается в следующем: он опирается на механическую блокировку, а не только на трение. Если отверстие правильное и втулка правильно расширяется, даже вибрация не сможет легко ослабить ее.

Основной процесс состоит всего из трех этапов:

1. Просверлите отверстие точного размера в стене

2. Вставьте дюбель в отверстие

3. Затяните гайку, разверните втулку и закрепите анкер.

Шаги обманчиво просты. Но допустите ошибку в любой детали, и результат будет совершенно другим.

Сначала посмотрите на стену, затем на болт

Это первое нерушимое правило выбора: не каждый дюбель подойдет для каждой стены.

Суровая правда: большинство упавших полок и разрушенной арматуры происходят не из-за плохого качества болтов. Это происходит потому, что установщик так и не понял, в какой стене он сверлил. Вбив стандартный бетонный дюбель в полую кирпичную стену — кирпич трескается в момент расширения гильзы. В первый день кажется, что он твердый. На второй день он уже рыхлый.

Больше не всегда лучше

Есть естественный инстинкт: идти дальше. Если М6 выдержит, почему бы не использовать М10? Это ошибка.

Несущая способность дюбеля зависит от двух факторов: прочности самого болта и удерживающей силы стены. Когда болт превышает предел стены, отказом будет не сам болт, а разрушение самой стены. Край отверстия крошится, а окружающий его бетон или кирпич вырывается.

Ниже приведены справочные диапазоны выдергивающих усилий для распространенных размеров твердого бетона:

Логика выбора: сначала рассчитайте нагрузку, выберите размер, затем примените коэффициент запаса прочности не менее 2x. Если ваше оборудование весит 50 кг, М8 более чем достаточно. Нет необходимости подниматься до М10.

Установка: восемьдесят процентов проблем происходят именно здесь

Барьер для установки чрезвычайно низок. Именно поэтому так много людей обжигаются из-за мелких деталей.

1. Диаметр отверстия: один миллиметр имеет значение

На упаковке продукта указан необходимый размер сверла. Для дюбеля М10 требуется отверстие диаметром 12 мм.

• Слишком маленький: болт не войдет. Принудительное усилие повредит распорную втулку, что приведет к неравномерному расширению и значительному снижению удерживающей способности.

• Слишком большой: втулка не может захватить стенку отверстия при расширении. Якорь фактически бесполезен.

Правильный подход: используйте штангенциркуль для проверки диаметра сверла или используйте подходящее сверло, рекомендованное производителем. Никогда не оценивайте.

2. Глубина отверстия: слишком малая означает отсутствие фиксации.

Отверстие должно быть глубже эффективной длины установки болта. Эмпирическое правило: глубина отверстия = длина болта + дополнительно 5–10 мм. Это гарантирует, что вся расширительная втулка полностью окажется внутри отверстия, а конический конец сможет правильно расшириться.

Если отверстие слишком мелкое, гильза никогда не входит в отверстие полностью. Расширение происходит за пределами дыры, и вы ничего не добились.

3. Очистка отверстий. Пропустите это, и вы можете не сверлить.

Это самый игнорируемый шаг. При сверлении образуется значительное количество пыли. Если не выдувать пыль:

• Пыль заполняет зазор между компенсационной втулкой и стенкой отверстия, создавая смазочный слой.

• Втулка не может плотно прилегать к стене

• Прочность удержания может упасть на 30–50 %.

Правильный подход: используйте продувочную лампу или сжатый воздух, чтобы тщательно очистить отверстие от пыли. Следуйте щетке, чтобы очистить стены.

4. Момент затяжки: сильнее не всегда значит сильнее

Как только втулка полностью расправится и прижмется к стенке отверстия, дополнительный крутящий момент только растянет болт. Чрезмерное затягивание может:

Правильная практика: остановитесь, когда почувствуете явное увеличение сопротивления, обычно через 1,5–2 оборота после первоначального контакта. Для критически важного оборудования используйте динамометрический ключ и соблюдайте значения, указанные производителем.

Распространенные сценарии сбоев и диагностика

 Особые сценарии и решения

Потолочный монтаж

Направление нагрузки на потолок отличается от стены. Распорные болты здесь подвержены растяжению, а не сдвигу. При том же размере болта несущая способность потолка составляет примерно половину несущей способности стены. Всегда используйте дюбели со встроенными противоотвинчивающимися шайбами ​​и обеспечивайте достаточную глубину установки.

Влажная или открытая среда

Стандартные оцинкованные дюбели на открытом воздухе ржавеют в течение года. Вместо этого используйте болты из горячеоцинкованной стали или нержавеющей стали (304/316). Для прибрежных или химических сред единственным выбором является нержавеющая сталь 316.

Вибрационное оборудование

Конденсаторы кондиционеров, компрессоры и другое вибрационное оборудование создают непрерывное движение, которое может постепенно ослабить обычные дюбели. Используйте контргайки или химические анкеры и нанесите резьбовой фиксирующий состав во время установки.

Вывод: маленький по размеру, большой по последствиям

Скромный размердюбельскрывает свою истинную важность. Небольшая деталь стоимостью всего несколько долларов, если ее неправильно подобрать или некачественно установить, может вывести из строя целое оборудование, целую декоративную стену или даже целую систему безопасности.

Для правильного выбора требуется всего три вещи:

1. Знай свою стену: бетон или пустотелый кирпич? Есть изоляционный слой?

2. Рассчитайте свою нагрузку. Каков ее вес? Статический или динамический?

3. Следуйте процедуре: используйте подходящее сверло, очистите отверстие и затяните его должным образом.

Установка дюбеля имеет низкий входной барьер. Но каждая деталь определяет, как долго он продержится. Не полагайтесь в этом на интуицию.
